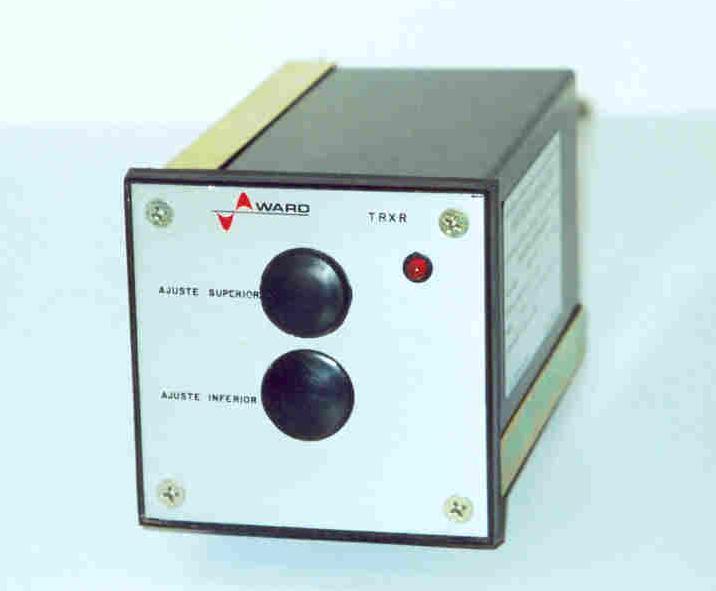

Transdutor Potenciométrico
TRXR

· Aplicação

O transdutor potenciométrico tipo TRXR é utilizado na conversão de um movimento angular de um eixo que pode estar acoplado a uma borboleta de uma válvula, ou mesmo uma engrenagem associada a uma cremalheira, no caso de se querer medir um deslocamento linear.
O transdutor é formado de um conjunto, potenciômetro de alta precisão (TRXR-0) com acessórios mecânicos como cames, polias de redução, caixa para uso externo se necessário, e circuito eletrônico (TRXR-2) para conversão do sinal.

· Princípio de Funcionamento

Uma tensão constante de 24V é aplicada aos extremos do potenciômetro de precisão, cujo sinal de tensão à ser medido (proveniente do cursor) é injetado num circuito eletrônico de alta impedância de entrada que é convertido num sinal de corrente ou tensão proporcionais.
Uma perfeita estabilidade do circuito com alta impedância de entrada, componentes de alta confiabilidade e potenciômetro de ótima linearidade e vida útil elevada, garantem ao conjunto bom desempenho.
É possível um ajuste inferior e superior do sinal de saída, por intermédio de potenciômetros acessíveis pela parte frontal da caixa, bastando para isso remover as tampas. Girando-se o potenciômetro no sentido horário o valor do sinal de saída aumenta.

Características Técnicas
Circuito de Entrada (TRXR-2)
Sinal Vcc 0...24
Alimentação
Tensão V 110 ou 220
Consumo VA 2,0
Potenciômetro (TRXR-0)
Valor Ohmico kOhm 20 ou 50
Potência nominal W à 70°C 1
Vida útil mecânica x 100000 rotações 5
Linearidade % ± 1
Ângulo mecânico 360°
Ângulo elétrico 340°
Circuito de Saída
Sinal V       mA      mA 0 à 5            0...20          4...20
Impedância de carga Ohm min. 1000     max. 500     max. 500
Linearidade %   ≤ 2             ≤2               ≤ 2

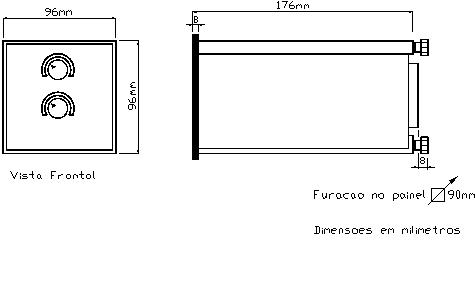

Dimensões Externas

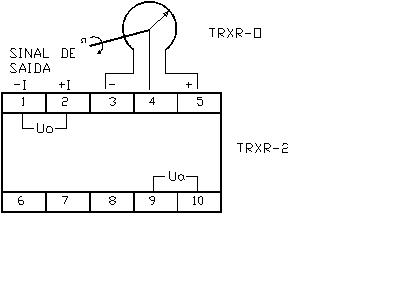

Esquema de Ligação
