Relés de Tempo Eletrônicos
Série TX



· Descrição Geral

Os relés de tempo eletrônicos da Série TX, são construídos utilizando-se componentes de alta confiabilidade e são montados em caixa de material plástico de elevada resistência mecânica e tamanho reduzido, próprias para montagem em trilho DIN 35mm, sendo portanto intercambiáveis com os padrões do mercado.
Utilizados para automação, sincronismo industrial e quadros de comando em geral.
São fornecidos nos modelos e versões abaixo cujas características principais são apresentadas nas páginas seguintes.
Características Técnicas
TIPO Função
TXC1 / TXC2 cíclico
TXD desenergização
TXDC desenergização na abertura de contato
TXE-2 / TXE-3 energização
TXPP / TXPT pisca-pisca
TXI impulso na energização

Os relés são providos de LED indicativo do estado de atuação.
Características Técnicas
Circuito de Entrada
Tensão Nominal em CC Un (V) 24/48/125/220/250
Tensão Nominal em CA - 60Hz Un (V) 110/115/120/220
Variação admissível % -25 / +15
Ondulação máxima para CC % 20 (pico a pico)
Consumo máximo
- Dês-atuado W(VA) 2,0            1,0
- Atuado W(VA) 3,0            1,5
CC            CA
Circuito de Tempo
(vide faixa de ajuste conforme modelos)
Precisão do valor ajustado % ± 5
Erro de repetição % ± 1
Tempo de rearme s 0,1
Dependência com temperatura °C - 0,2% / °C
Condições Ambientais
Temperatura(NBR-11770/EB-1961) °C -10 a +55
Umidade relativa % 90
Ensaio Dielétrico
Tensão Aplicada a 60Hz durante 1 min(NBR-7116)
(todos os bornes contra massa)
kV 2,0
Circuito de Saída Série TX
  Número de contatos NAF unidade 1 ou 2 (NAF)
  Vida mecânica (CA/CC) ciclos 20000000
 Vida elétrica (AC1/DC1) ciclos 100000
  Carga mínima comutavel mW(V/mA) 300(5/5)
 Corrente Nominal A 10
 Máxima Corrente Instantânea    A 20
 Capacidade de ruptura
 CA Tensões 110/115/120/220/250
  AC1 A 10
  AC15 A 2
 CC Tensões 30 /110/ 125/ 220
  DC1 A 10 /0,3 /0,25 /0,13
  DC13 A 5 /0,15 /0,125 /0,065










Relé de Impulso na Energização




· Princípio de Funcionamento


Alimentando-se os terminais a-b, os contatos de saída comutam, ficando nesta posição durante o tempo pré-ajustado e posteriormente voltando a sua condição inicial.
Faixa de ajuste:
0,05 a 1,0s / 0,15 a 3,0s / 0,5 a 10s / 1,5 a 30s / 5 a 100s / 15 a 300s
0,5 a 10min. / 1,5 a 30min. / 5 a 100min. / 15 a 300min.

Vista Frontal

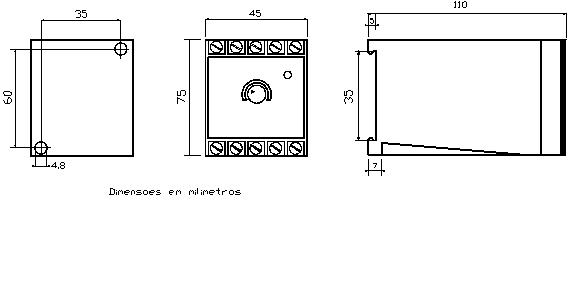

Desenhos Dimensionais (válido para todos os Relés de Tempo Eletrônicos)



- Para trilho DIN 35mm.
- Caixas com grau de proteção IP-50.
