Transdutor de Corrente ou Tensão Contínua
TRX-U/I(G1)/TRX-I/I(G1)

· Aplicação

Os transdutores de sinal tipo TRX-G1 são indicados para a conversão de sinais de entrada de tensão ou corrente contínua para sinais de saída de corrente ou tensão com isolação galvânica entre entrada, saída e fonte de alimentação.
O circuito de saída permite a utilização em conjunto com vários instrumentos de medição convencionais de bobina móvel, controladores, indicadores analógicos, digitais bem como sistema de controle central microprocessado onde se faz necessário uma isolação galvânica dos sinais de campo e a central de controle e medição, bem como a conversão ao tipo de sinal adequado.
O circuito de entrada permite ser conectado a shunt.



· Características Principais

·Alta precisão.
·Excelente linearidade.
·Rápido tempo de resposta.
·Isolação galvânica entre circuito de entrada-saída e fonte.



· Princípio de Funcionamento



O sinal de entrada (corrente ou tensão) é convertido numa tensão adequada e a mesma é convertida num sinal de freqüência variável e proporcional ao nível medido. Esta tensão é transmitida via foto acoplador ao circuito de medição do lado da saída. A frequência é reconvertida para uma tensão proporcional sendo posteriormente filtrada para atenuar o ripple da reconversão. Esta tensão é amplificada de maneira a fornecer uma tensão ou corrente de saída.

Características Técnicas

Circuito de Entrada
Sinal de tensão	Vcc Vcc/mVcc(shunt) mVcc(shunt)	0 a 5 / 0 a 10 / 0 a 125 / 0 a150 0 a -5 / -10 a +10 / 0 a 60 / 0 a 100 0 a 150 / -60 a +60
Impedância(para entrada Vcc)	kOhm	≥ 10 ou ≥500(Versão Petrobrás)
Sinal de corrente	mAcc	0 a 20 / 4 a 20 / 0 a 10 / 0 a 1
Impedância( para entrada mA ou mVcc)	Ohm	≤ 100
Tensão máxima (ligada a shunt)	Vcc	10
Relação Entrada/Saída
Tempo de resposta	ms	≤ 400
Precisão	%	± 0,5
Dependência com a temperatura	ppm/oC	200
Circuito Auxiliar
Tensão auxiliar em CA	Ua (V)	110, 220
Variação admissível	%	+10, -15
Consumo máximo	VA	2
Tensão auxiliar em CC	Ua (V)	24, 110, 125
Variação admissível	%	+10, -15
Consumo máximo	W	2 / 4,5 / 5
Ensaio Dielétrico
Tensão de impulso 1,2/50µs 0,5J   (entre entrada e saída e alimentação) (NBR-7116)	kV	5,0
Tensão Aplicada a 60Hz durante 1 min.   (entre entrada e saída e alimentação) (NBR-7116)	kV	2,0
Grandeza de Influência
Temperatura de funcionamento	°C	-5 a +55
Circuito de Saída
Sinal de tensão	V	0...1V              0...10Vcc
Impedância máxima	Ohm	≥40            ≥ 400
Sinal de corrente	mA	0...20   4...20    0...10    0...1
Impedância máxima	Ohm	≤ 750   ≤ 750   ≤1500  ≤15.000

Para encomenda, especificar: sinal de entrada, frequência, sinal de saída, alimentação auxiliar, impedância de entrada(quando necessário).
Norma: NBR 8145, IEC 688.
# Os terminais de tensão auxiliar ( Ua ) não possuem polaridade em corrente continua.

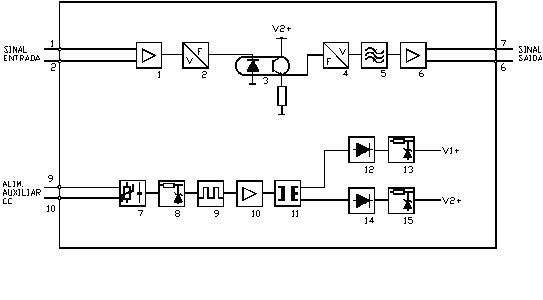

Diagrama de Blocos

Legenda
1 - Amplificador
2 - Conversor Tensão-Frequência
3 - Foto acoplador
4 - Conversor Frequência-Tensão
5 - Filtro Passa-Baixo
6 - Amplificador
7 - Proteção de Surto
8 - Pré-Estabilização
9 - Oscilador
10 - Amplificador
11 - Transformador Acoplador
12 - Retificador 1
13 - Estabilização 1
14 - Retificador 2
15 - Estabilização 2

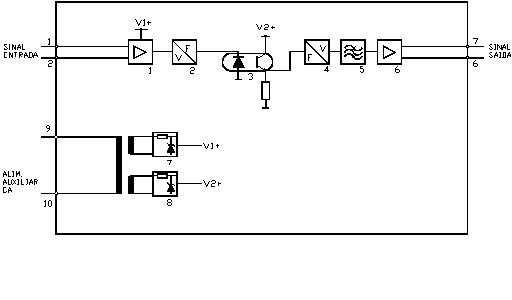

Legenda
1 - Amplificador
2 - Conversor Tensão-Frequência
3 - Foto acoplador
4 - Conversor Frequência-Tensão
5 - Filtro Passa-Baixo
6 - Amplificador
7 - Estabilização 1
8 - Estabilização 2

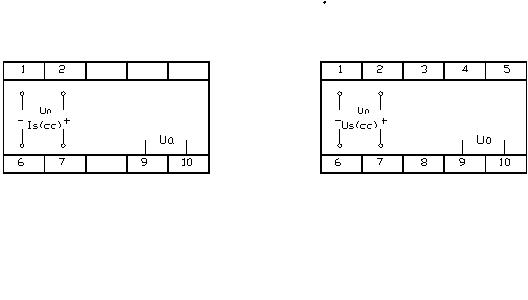

Bornes de Ligação

TRX-U/I(G1)                                                  TRX-U/U(G1)

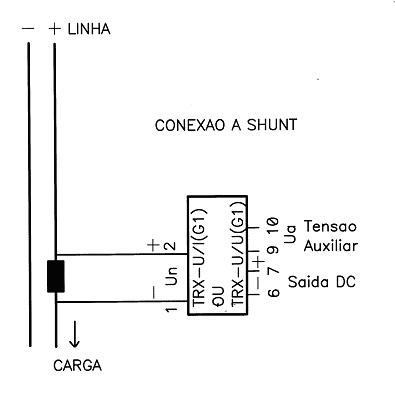

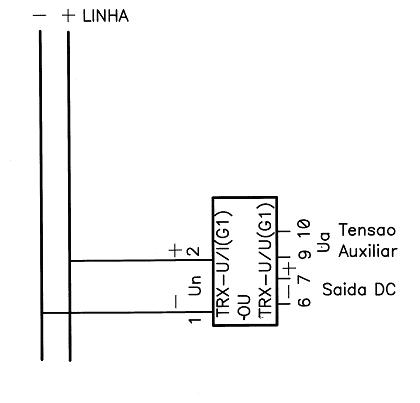

ESQUEMAS DE LIGAÇÃO

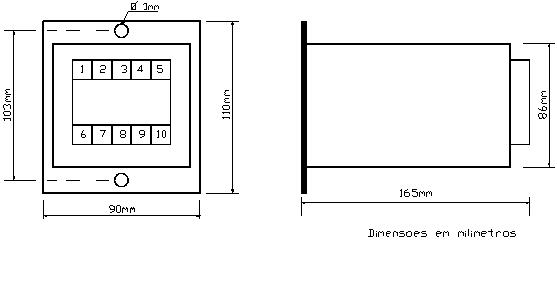

Dimensões Externas
