Transformadores de Corrente Toroidais (Para Proteção)
Série TCYA / Série TCYB
· Descrição
Os transformadores de corrente toroidais série TCYA e TCYB, são próprios para serem utilizados associados a relés (especialmente de falta à terra), possuindo portanto classe de exatidão para proteção. São encapsulados em epóxi, com isolação para 600V, podendo ser utilizados em circuitos de baixa ou média tensão, desde que sejam utilizados cabos devidamente isolados.
São fabricados em duas versões:
Tipo TCYA: Para corrente secundária de 1A
Tipo TCYB: Para corrente secundária de 5A
·
TCYA - Tabela Característica
Tipo
Janela (mm)
Relações Básicas
Classe de Exatidão
TCYA-50 50 50/1; 100/1 0,25VA 10P20 - 50/1
0,50VA 10P20 - 100/1
TCYA-100 100 50/1; 100/1; 180/1 0,25VA 10P20 - 50/1
0,50VA 10P20 - 100/1
0,50VA 10P20 - 180/1
TCYA-200 200 50/1; 100/1; 200/1; 300/1 0,25VA 10P20 - 50/1
0,50VA 10P20 - 100/1
1,0VA 10P20 - = 200/1
TCYA-300 300 50/1; 100/1; 200/1; 300/1; 400/1 0,25VA 10P20 - 50/1
0,50VA 10P20 - 100/1
1,0VA 10P20 - = 200/1
Outras relações e classe de exatidão poderão ser fornecidas mediante consulta.
Relação mínima: 50/1.
TCYB - Tabela Característica
Tipo
Janela (mm)
Relações Básicas
Classe de Exatidão
TCYB-50 50 50/5; 100/5; 200/5 1,0VA 10P20 - 50/5
2,0VA 10P20 - 100/5
4,0VA 10P20 - 200/5
TCYB-100 100 50/5; 100/5; 200/5; 300/5; 400/5 1,0VA 10P20 - 50/5
2,0VA 10P20 - 100/5
4,0VA 10P20 -= 200/5
TCYB-200 200 50/5; 100/5; 200/5; 300/5; 400/5; 500/5; 600/5 1,0VA 10P20 - 50/5
2,0VA 10P20 - 100/5
4,0VA 10P20 - = 200/5
Outras relações e classe de exatidão poderão ser fornecidas mediante consulta.
Relação mínima: 50/5.
Observações:
1 - Classe de Exatidão:
Exemplo: 0,5VA 10P20
10: TC de baixa impedância com erro de 10% na condição de carga máxima.
P20: fator de sobrecorrente de 20 x In.
0,5VA: potência máxima fornecida.
2 - Potência máxima fornecida pelo TC nas condições nominais:
P = (Zf + Rc + Zr) x Ins**2
Zf: impedância do fio de ligação TC/relé.
Rc: resistência dos contatos.
Zr: impedância do relé.
Ins: corrente nominal do secundário do TC.
Observa-se que se a resistência de contato e a impedância do cabo forem baixas, o TC permitirá uma passagem maior de corrente até ser atingido o erro especificado devido à saturação do núcleo magnético. Desta forma, é recomendável utilizar fios de 4 mm2 para a interligação TC/Relé.
3 - Cálculo da tensão de saturação do secundário com carga máxima e fator de sobrecorrente P20:
Exemplo: 2,0VA 10P20
Corrente Secundária: 5,0A.
Carga: 2,0VA.
Impedância: Z = P/I**2 = 2/25 = 0,08ohms
Tensão Secundária: Ue = Z x 20 x In = 0,08 x 20 x 5 = 8V
4 - Sob encomenda também podem ser fornecidas versões com núcleo retangular e também seccionáveis (bipartidos). Nestes casos a isolação é efetuada através de fita especial para encadarsamento e verniz isolante.
5. Nível de isolamento: 600V.
6. Fator térmico nominal: 1,2 x In.
7 - Corrente térmica (1 seg.): 100 x In.
8 - Frequência: 50 ou 60 Hz (especificar).
9 - Normas: NBR 6856(Transformador de corrente - Especificação e ensaio).
10 - Classe de temperatura: B(130º)
Para TCY-B200 Y(90º).
Dimensões Externas (mm)
TCY - A50(Peso:900g) * para TCY-A100
TCY - A100(Peso:1.800g)

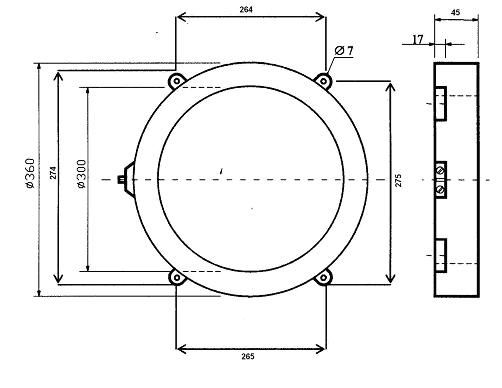

Dimensões Externas (mm)
TCY - A200(Peso:2.450g)
TCY - A300(Peso:4.800g)
Dimensões Externas (mm)
TCY - B50(Peso:3.750g)
TCY - B100(Peso:5.600g)
TCY - B200(Peso:9.000g)
