Relé de Verificação de Sincronismo
SCX-120


· Aplicação

O relé de verificação de sincronismo tipo SCX-120 é empregado para monitorar sincronização de dois circuitos, impedindo seu paralelismo em condições não aceitáveis. O relé SCX-120 efetua a medição das tensões dos dois circuitos e faz a comparação dos respectivos ângulos de fase, frequência e amplitude de maneira a impedir o paralelismo caso os circuitos não atendam determinados pré-requisitos.


· Princípio de Funcionamento


As tensões dos dois circuitos de entrada são isoladas e transformadas a valores adequados ao circuito de medição através de dois transformadores de potencial(internos). Os sinais de entrada são retificados e comparadas as amplitudes de maneira que possa ser detectada a diferença entre seus valores. A diferença entre os dois valores medidos, servirá como referência para permitir ou não o paralelismo entre os dois sistemas(bloqueio por desequilibrio de tensão).
Paralelamente, os dois sinais de entrada são monitorados de maneira que também seja impedido o paralelismo caso as tensões estejam abaixo do valor mínimo aceitável(bloqueio por subtensão).
O princípio de medição para detectar se a diferença entre as duas frequências é menor que o valor aceitável para o sincronismo, obedece a expressão abaixo:
Δf = f1 - f2 = 1 /t1 x Δ?/180° (Hz)

Onde:
f1: frequência do circuito 1 (característica da rede)
f2: frequência do circuito 2 (característica da rede)
Δ?: diferença angular entre as duas tensões (ajustável)
t1: tempo necessário para que os dois sinais estejam dentro da faixa de defasagem aceitável (ajustável).

De acordo com as características dos dois sistemas, o usuário definirá o "Δf" aceitável e efetuará os ajustes de defasagem (Δ?) e tempo (t1) de maneira que o relé libere o sincronismo quando estes pré-requisitos forem atingidos.
Exemplo:
- Para um determinado Δ?= 20° e t1= 1 segundo, tem-se Δf= 0,111Hz que será a diferença de frequência a ser atingida para que o relé libere o paralelismo.
Características Técnicas
Circuito de Entrada
Tensão Nominal (Un) V 110 / 115 /120/ 220
Bloqueio de subtensãoxUn0,75 - 0,8
Frequência Nominal Hz 50 ou 60
Faixa de ajuste de desequilíbrio (ΔU) % Un 0,5 a 10
Precisão de ajuste % ± 5 (final da escala)
Faixa de ajuste de tempo (t1) s (0,05 a 1,0) x Tn
Tn: 1, 2, 3......10 (a definir)
Precisão de ajuste % ± 5 (do valor ajustado)
Faixa de ajuste angular (Δ?) graus 5 a 25
Precisão de ajuste % ± 5 (final de escala)
Rearme automático
Alimentação auxiliar (Ua) V 24/48/110 / 125 CC
110/115/220 ca
Variação permitida % Ua -20 / +10
Consumo W/VA 4,5
Ensaio Dielétrico
Tensão de impulso 1,2x50µs 0,5J(NBR-7116) kV 5,0
Tensão Aplicada a 60Hz durante 1 min(NBR-7116) kV 2,0
Tensão de distúrbio de AF com onda amortecida (NBR-11770/EB-1961) kV 2,5
Grandeza de Influência
Temperatura de funcionamento(NBR-11770/EB-1961) °C -10 a +55
Circuito de Saída SCX-120
  Número de contatos NAF unidade 1 ou 2 (NAF)
  Vida mecânica (CA/CC) ciclos 20000000
 Vida elétrica (AC1/DC1) ciclos 100000
  Carga mínima comutavel mW(V/mA) 300(5/5)
 Corrente Nominal A 10
 Máxima Corrente Instantânea    A 20
 Capacidade de ruptura
 CA Tensões 110/115/120/220/250
  AC1 A 10
  AC15 A 2
 CC Tensões 30 /110/ 125/ 220
  DC1 A 10 /0,3 /0,25 /0,13
  DC13 A 5 /0,15 /0,125 /0,065

Observação:
1. Caixas com grau de proteção IP-50.
2. Na condição de "liberação do sincronismo" o relé fica atuado, desatuando quando os sistemas não podem ser acoplados.
3. Para encomenda informar: Un, Tn, frequência, Ua, número de contatos de saída e tipo de montagem.
4. Não havendo as tensões U1 e/ou U2, o relé não libera o sincronismo.
5. Especificar versão em caixa metálica para utilização em locais onde exista a constante utilização de rádio comunicador ( blindagem eletromagnética ).
6.Os terminais de tensão auxiliar(Ua) quando em corrente contínua não possuem polaridade.

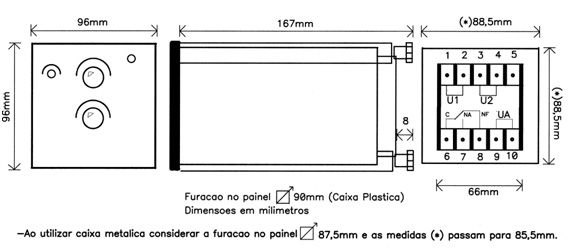

Bornes Posteriores (Montagem Semi-Embutida/Porta de Painel)
7-Imunidade a campos radiados de radiofrequência IEC 61000-4-3 classe III 10V/m modulação AM 1KHz 30-1000MHz e 1400-2000MHz.

Bornes Posteriores (Montagem Sobrepor/Placa de Montagem)



Esquemas de Ligação
