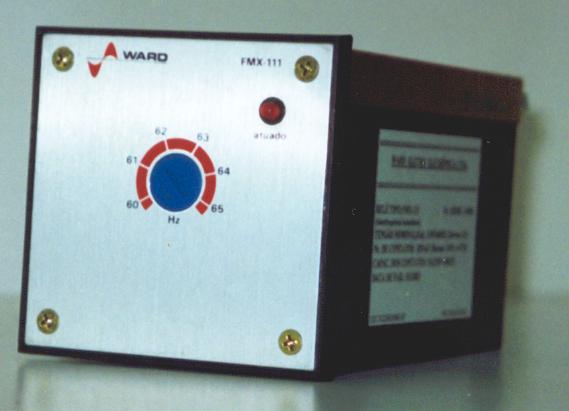

Relés de Frequência
FMX-110/111/120/121

· Aplicação

O relé de frequência FMX, é um relé estático de alta precisão e estabilidade, disponível nas seguintes versões:
FMX-110 Relé de Subfrequência Instantâneo.
FMX-111 Relé de Sobrefrequência Instantâneo.
FMX-120 Relé de Subfrequência Temporizado.
FMX-121 Relé de Sobrefrequência Temporizado.
Empregado na proteção de unidades geradoras autônomas, em que a Sub ou Sobrefrequência deve ser supervisionada devido a defeito na rede ou para critério de rejeição instantânea de carga.

· Princípio de Funcionamento

A tensão de medição é aplicada no primário de um transformador com 2 enrolamentos secundários. O primeiro enrolamento secundário é utilizado no circuito de medição e o outro é utilizado como fonte de alimentação do circuito eletrônico.
A tensão de medição é filtrada para rejeitar as eventuais harmônicas e transformada em ondas retangulares positivas. A borda de subida desta onda retangular, libera a contagem dos pulsos provindos do oscilador a quartzo.
O contador está programado para fornecer uma largura de pulso correspondente à meia onda de frequência nominal. Imediatamente após a subida da onda retangular, dará o sinal de bloqueio do contador.
As larguras de pulso retangulares provenientes do contador e da tensão de medição, são comparadas num bloco lógico "AND' e o pulso resultante da diferença desses pulsos é integrado e comparado com um certo nível de referência (Frequência ajustada). Quando o nível do integrador for superior ao valor ajustado, fará o relé de saída energizar temporizado ou instantaneamente e acenderá um LED vermelho. A tensão de medição abaixo de 60% da tensão nominal bloqueia automaticamente o relé. Para esclarecimento adicional vide diagrama de blocos.

· Características Principais

·Alta relação PICK-UP/DROP OUT.
·Alta precisão.
·Auto-Alimentado.
·Insensível a transientes e harmônicas.
·Bloqueio de subtensão.
·Rearme manual ou automático(especificar).
·Led indicativo de operação.
·Alta estabilidade de medição graças ao oscilador a quartzo.

Características Técnicas
TIPO FMX-110 FMX-111 FMX-120 FMX-121
Circuito de Entrada
Tensão Nominal (Un) Un (V) 110 / 220 / 380 / 440 IDEM IDEMIDEM
Frequência Nominal fn (Hz) 50 ou 60 IDEM IDEMIDEM
Faixas de ajuste Hz 45 a 50
55 a 60
50 a 55
60 a 65
45 a 50
55 a 60
50 a 55
60 a 65
Precisão de ajuste Hz ± 0,5 IDEM IDEMIDEM
Dependência com a temperatura mHz/°C 2,5IDEM IDEM IDEM
Relação de rearme % 100IDEM IDEM IDEM
Tensão máxima contínua x Un 1,2IDEM IDEM IDEM
Consumo máximo em repouso VA 1,5IDEM IDEM IDEM
Consumo máximo atuado VA 2,5IDEM IDEM IDEM
Variação admissível de Un % Un +20 / -40IDEM IDEM IDEM
Circuito de Tempo
Tempo de operação ms ≤ 100 ≤ 100-- --
Faixa de ajuste t1 (tn) tn --- (0,05 a 1)x tn (0,05 a 1)x tn
Temporização nominal tn (s) 1 a 10 (a definir)IDEMIDEMIDEM
Precisão de ajuste % ---- ± 5 ± 5
Ensaio Dielétrico
Tensão de impulso 1,2/50ms 0,5J modo comum e transverso(NBR-7116) kV 5,0IDEMIDEMIDEM
Tensão Aplicada a 60Hz durante 1 min (NBR-7116)kV 2,0IDEMIDEMIDEM
Tensão de distúrbio de AF com onda amortecida (modo comum e transverso) (NBR-11770/EB-1961) kV 2,5IDEMIDEMIDEM
Grandeza de Influência
Temperatura de funcionamento(NBR-11770/EB-1961) °C -10 a +55IDEMIDEMIDEM
Generalidades
Peso (máximo) kg 1,6IDEMIDEMIDEM
Circuito de Saída FMX-110FMX-111FMX-120FMX-121
  Número de contatos NAF unidade 2 (NAF)IDEM IDEMIDEM
  Vida mecânica (CA/CC) ciclos 20000000IDEMIDEMIDEM
 Vida elétrica (AC1/DC1) ciclos 100000IDEMIDEMIDEM
  Carga mínima comutavel mW(V/mA) 300(5/5)IDEMIDEMIDEM
 Corrente Nominal A 10IDEMIDEMIDEM
 Máxima Corrente Instantânea    A 20IDEMIDEMIDEM
 Capacidade de ruptura
 CA Tensões 110/115/120/220/250IDEMIDEMIDEM
  AC1 A 10IDEMIDEMIDEM
  AC15 A 2IDEMIDEMIDEM
 CC Tensões 30 /110/ 125/ 220IDEMIDEMIDEM
  DC1 A 10 /0,3 /0,25 /0,13IDEMIDEMIDEM
  DC13 A 5 /0,15 /0,125 /0,065IDEMIDEMIDEM

Obs.: Especificar versão em caixa metálica para utilização em locais onde exista a constante utilização de rádio comunicador ( blindagem eletromagnética )
Observação:
1. Caixas com grau de proteção IP-50.
2 - Para encomenda informar: Un, tn, faixa de regulagem(Hz) e tipo de montagem.

Esquema de Ligação

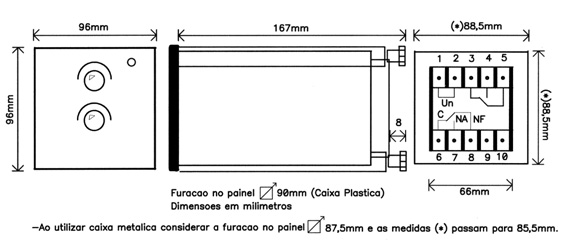

Dimensões Externas Bornes Posteriores (Montagem Semiembutida/Porta de Painel)



Bornes Posteriores (Montagem Sobrepor/Placa de Montagem)

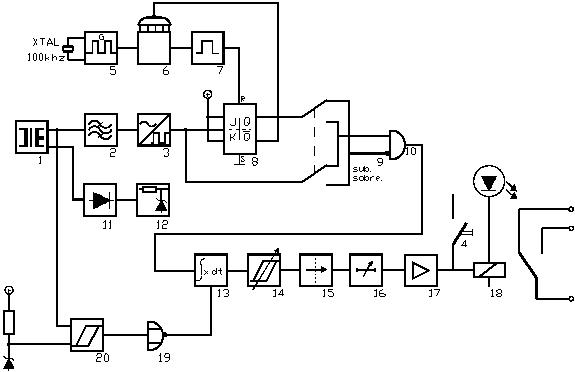

Diagrama de Blocos



1. TRANSFORMADOR
2. FILTRO PASSA BAIXO
3. SHAPER
4. BOTÃO DE REARME
5. OSCILADOR A QUARTZO
6. CONTADOR
7. GERADOR DE IMPULSO
8. FLIP-FLOP JK "MASTERSLAVE"
9. INVERSOR
10. AND
11. RETIFICADOR
12. ESTABILIZAÇÃO
13. INTEGRADOR
14. COMPARADOR
15. PROLONGADOR DE PULSO
16. TEMPORIZADOR
17. AMPLIFICADOR
18. RELÉ DE SAÍDA 19. NOR
20. COMPARADOR
