Relé a Capacitor (Trip Capacitivo) RAC

· Aplicação

Empregado para atuar sobre a bobina de abertura de disjuntor ou relé de bloqueio quando não se dispõe de tensão auxiliar independente.

· Princípio de Funcionamento

O relé tipo RAC dispõe de um transformador de entrada com enrolamentos religáveis para 110 ou 220V (60Hz). Sua tensão secundária é retificada e a energia necessária ao desligamento é armazenada num banco de capacitores montados internamente. É previsto um botão de teste de descarga que deverá ficar acionado até apagar o LED dentro de um tempo pré-determinado, nas condições de tensão nominal.
Montado em caixa para semi-embutir em porta de painel ou para fixação em chapa de montagem (uso interno).
Características Técnicas
· Características Técnicas
Tensão de alimentação (60Hz) Un (V) 110 / 220
Impedância mínima da bobina Ohm 65
Capacitância uF 940
Energia armazenada J 29,4J
Tempo de carga s 1,5
Temperatura ambiental permitida(NBR-11770/EB-1961) °C -10 a +55
Vida útil (à 40°C) anos 10
Peso kg 1,0
Tempo de descarga (botão de teste pressionado) s 10 a 15
Tensão de saída em vazio (CC) V 250 (inicial)
200 (após 1/2 hora)
188 (após 1 hora)

Atenção

- A saída do capacitor não é à prova de curto nos terminais, portanto deve ser observada a condição de impedância mínima.
- Pode ser fornecido também com entrada em 125Vcc e saída em 125Vcc(2000µF).
- Não recomendado para a alimentação de relés, utilizar fonte capacitiva tipo RAC-E.

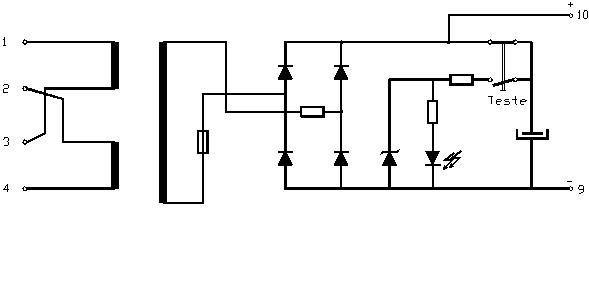

Esquema de Funcionamento

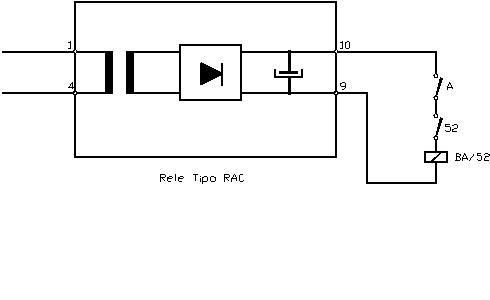

Esquema de Ligação


A - Contato do Relé de Proteção - comandará a atuação do RAC
52 - Contato do Disjuntor
BA/52 - Bobina de Abertura do Disjuntor

Observação:

1. O contato NA (52) em série com a bobina de abertura é obrigatório, para que após a abertura do disjuntor não ocorra a queima da bobina e/ou do relé RAC.
2. Para alimentação em 110V, jumpear 1/2 e 3/4. Para alimentação em 220V, jumpear 2/3. A conexão é sempre feita nos bornes 1/4.
3. Caixas com grau de proteção IP-50.
4. Para entrada em CC e saída CC, bornes 1/4(entrada) e bornes 9/10(saída)

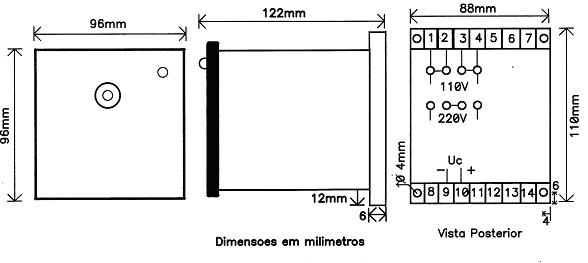

Bornes Posteriores (Montagem Semi-Embutida/Porta de Painel)

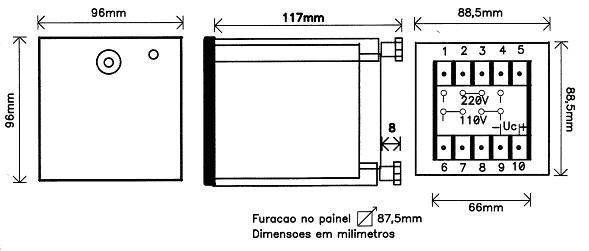

Bornes Posteriores (Montagem Sobrepor/Placa de Montagem)
