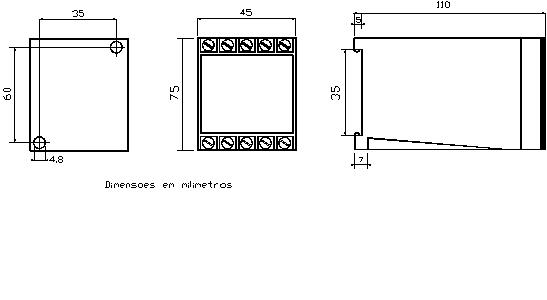

Empregado para atuar sobre a bobina de abertura de disjuntor ou relé de bloqueio quando não se dispõe de tensão auxiliar independente.
· Princípio de Funcionamento
A tensão de alimentação é retificada e a energia necessária ao desligamento é armazenada num banco de capacitores montados internamente. É previsto um botão de teste de descarga que deverá ficar acionado até apagar o LED dentro de um tempo pré-determinado, nas condições de tensão nominal.
Provido de fusível de proteção contra sobrecarga na entrada (250Vca/6,3A).
| · Características Técnicas | ||
| Tensão de alimentação CA (60Hz) | Un (V) | 110 à 250Vca |
| Tensão de alimentação CC | Un (V) | 110 à 360Vcc |
| Impedância mínima da bobina | Ohm | 65 |
| Capacitância | uF | 660 |
| Energia armazenada | J | 9,04J-110Vcc/29,6j-360Vcc |
| Tempo de carga | s | 1,5 |
| Temperatura ambiental permitida(NBR-11770/EB-1961) | °C | -10 a +55 |
| Vida útil (à 40°C) | anos | 10 |
| Peso | gr | 250 |
| Tempo de descarga (botão de teste pressionado) | s | + ou -25S |
| Tensão de saída em vazio (CC) | V | ENTRADA:110VCA 154Vcc(inicial) 148 (após 1/2 hora) 145 (após 1 hora) 134 (após 2 horas) |
| Tensão de saída em vazio (CC) | V | ENTRADA:250VCA 350Vcc(inicial) 345 (após 1/2 hora) 341 (após 1 hora) 337 (após 2 horas) |
| Tensão de saída em vazio (CC) | V | ENTRADA:110VCC 110Vcc(inicial) 106 (após 1/2 hora) 104 (após 1 hora) 100 (após 2 horas) |
| Tensão de saída em vazio (CC) | V | ENTRADA:360VCc 360Vcc(inicial) 349 (após 1/2 hora) 342 (após 1 hora) 334 (após 2 horas) |
Atenção
- A saída do capacitor não é à prova de curto nos terminais, portanto deve ser observada a condição de impedância mínima.

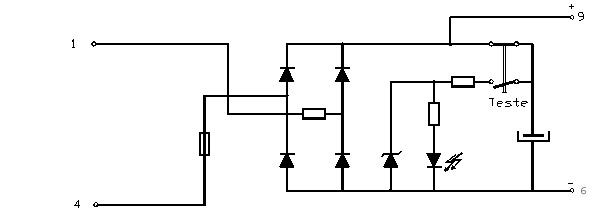

Esquema de Funcionamento

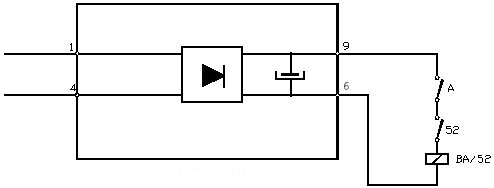

Esquema de Ligação
A - Contato do Relé de Proteção - comandará a atuação do RAC
52 - Contato do Disjuntor
BA/52 - Bobina de Abertura do Disjuntor
Observação:
1. O contato NA (52) em série com a bobina de abertura é obrigatório, para que após a abertura do disjuntor não ocorra a queima da bobina e/ou do relé RAC.
2. Caixas com grau de proteção IP-50.

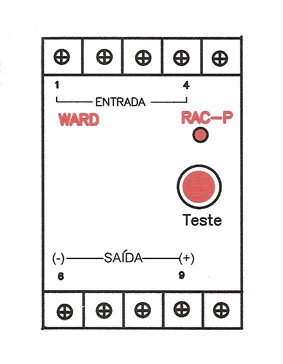

Bornes
