Relés de Sobrecorrente para Proteção de Defeitos à Terra
IOX-110 / IOX-120

· Aplicação


Os relés tipos IOX-110 e IOX-120 são relés estáticos de sobrecorrente instantâneos ou temporizados especialmente projetados para proteção de defeitos à terra em sistemas de baixa ou média tensão com neutro aterrado solidamente ou através de resistência.(vide catálogo dos Transformadores de Corrente Toroidais do catálogo geral a serem utilizados com os relés) ou para supervisão de sobrecorrente de fase conectado a TC instalado na fase a ser supervisionada( sobrecorrente de motores p.e.)
Os relés, em virtude de possuírem dispositivo prolongador de pulso, são adequados à proteção de defeitos à terra por estabelecimento de arcos (arcing fault) em redes de baixa tensão, onde as correntes de defeito são do tipo pulsante, e de valores bem inferiores às correntes de curto-circuito trifásico portanto, incapazes de sensibilizarem os relés de sobrecorrente de fase, mas de efeitos extremamente prejudiciais.
Os relés são construídos em estado sólido, insensíveis a vibrações ou choques, podendo ser instalados em qualquer posição.
O elemento principal de medição é um circuito integrado de alta confiabilidade e de excelente precisão. Os demais componentes são superdimensionados e com total proteção contra transientes de forma a garantir um funcionamento seguro e contínuo.
Os relés são executados em 2 versões nos tipos:
IOX-110 - Relé de sobrecorrente instantâneo
IOX-120 - Relé de sobrecorrente temporizado( tempo definido )


· Características Principais

·Alta relação de rearme
·Baixo consumo do circuito de medição permitindo o uso de transformadores de corrente tipo janela de dimensões reduzidas
·Rearme manual ou automático(especificar)
·Baixo tempo de rearme para a unidade temporizada (relé IOX-120)

·Atuação dos elementos instantâneo e temporizado dotados de prolongador de pulso para detecção de correntes de defeito pulsantes.
•Atuação correta mesmo no caso de um colapso total de uma tensão fase à terra(desde que alimentado com tensões fase-fase).
•Não necessita de uma tensão auxiliar independente da rede, bastando uma alimentação fase-fase (obrigatoriamente).
. Relé de saída desenergizado para rede em condições normais

· Princípio de Funcionamento

A corrente de defeito é detectada através de um transformador de corrente de seqüência homopolar (transformador de corrente tipo janela envolvendo as 3 fases mais o neutro). A corrente de seqüência zero injetada no relé, é transformada numa tensão proporcional ao seu valor e quando o nível de tensão atingir o valor pré-ajustado, ocorrerá a atuação instantânea ou temporizada. O correto funcionamento do relé é independente da saturação do transformador de corrente ou de uma corrente de defeito pulsante, pois o relé detecta o valor instantâneo da corrente e acima do nível de referência é transformado em pulsos retangulares de largura constante.
O relé é dotado de diodo emissor de luz "LED" indicativo de atuação e botão de rearme, pois no caso de operação o relé de saída fica energizado até que o botão seja acionado, evitando assim um religamento do equipamento ainda sob defeito. Sendo o relé de sobrecorrente instantâneo tipo IOX-110, muito sensível, é necessário que os cabos passantes no interior do transformador de corrente tipo janela sejam colocados o mais simétricos e centralizados possíveis, de tal forma que o fluxo magnético de dispersão não exerça nenhuma influência sobre o mesmo. Este cuidado torna-se necessário no caso de ligação de cargas onde a corrente inicial é elevada, por exemplo, no caso de partida de motores.

Características Técnicas
TIPO IOX-110 IOX 120
Circuito de Entrada
·Corrente nominal In (A) 0,1........5 (especificar valor)IDEM
·Faixa de Regulagem I1 (xIn) 1 a 2 ou 1 a 5IDEM
Precisão do valor ajustado % ± 2IDEM
Relação de rearme ≥ 0,95IDEM
Corrente térmica Ith (A) 25IDEM
Corrente térmica de curta duração 1s Ith1 (A) 500IDEM
Corrente momentânea Id(A) 1250 (valor de pico)IDEM
Consumo circuito de medição para In VA 0,005 (1A) e 0,075(5A)IDEM
Circuito de Tempo
Operação Instantânea ms 15 ----
·Faixa de regulagem de temporização ( definir tn entre 1 e 10s ) t (s) ---- (0,05 a 1) x Tn
Tn = 1....10 seg.
Precisão de ajuste de temporização % ---- ± 5
Tempo máximo de rearme ms ---- 16
Circuito Auxiliar
·Tensão auxiliar em corrente contínua Ua( V) 24, 48,60, 110, 125, 220, 250IDEM
·Tensão auxiliar em corrente alternada Ua (V) 110, 115, 120, 220, 380, 440IDEM
Variação admissível de tensão auxiliar em c.c. %Ua +15, -25IDEM
Variação admissível de tensão auxiliar em c.a. %Ua +15, -45IDEM
TIPO IOX-110 IOX-120
Consumo
Em repouso W/VA 0,3 /0,6 /0,8 /1,5/ 1,8/ 2,7/ 3,0 1,0
Atuado W/VA 1,2 /2,2/ 2,8 /2,8 /3,2 /5,7 /6,3 2,0
Tensão auxiliar V 24/ 48/ 60/ 110 /125/ 220 /250 110/220
corrente contínua ca
Ensaio Dielétrico
Tensão de impulso 1,2 x 50µs 0,5J(NBR-7116) kV 5,0IDEM
Tensão Aplicada a 60Hz durante 1 min.(NBR-7116) kV 2,0IDEM
Tensão de distúrbio de AF c/ onda amortecida(EB-1961/NBR11770) kV 2,5IDEM
Grandeza de Influência
Temperatura de funcionamento (NBR-11770/EB-1961)°C -10 a +55IDEM
Generalidades
Peso kg 1,2IDEM
Circuito de Saída IOX-110 IOX-120
  Número de contatos NAF unidade 2 (NAF)IDEM
  Vida mecânica (CA/CC) ciclos 20000000IDEM
 Vida elétrica (AC1/DC1) ciclos 100000IDEM
  Carga mínima comutavel mW(V/mA) 300(5/5)IDEM
 Corrente Nominal A 10IDEM
 Máxima Corrente Instantânea    A 20IDEM
 Capacidade de ruptura
 CA Tensões 110/115/120/220/250IDEM
  AC1 A 10IDEM
  AC15 A 2IDEM
 CC Tensões 30 /110/ 125/ 220IDEM
  DC1 A 10 /0,3 /0,25 /0,13IDEM
  DC13 A 5 /0,15 /0,125 /0,065IDEM

Observações:
1 - Para encomenda informar: tipo, In,frequência, Ua, Tn(para o IOX-120), faixa de ajuste de In, tipo de montagem e tipo de rearme.
2 - Os terminais de tensão auxiliar (Ua) não possuem polaridade em corrente contínua
3 - Outras correntes nominais são possíveis sob consulta
4 - As curvas de atuação não foram apresentadas por tratar-se de atuação temporizada (IOX-120) a
tempo definido.
5 - Grau de proteção: IP-50.
6 - Vide catálogo de "Transformadores de Corrente Toroidais", a serem utilizados com os relés.
7-Imunidade a campos radiados de radiofrequência IEC 61000-4-3 classe III 10V/m modulação AM 1KHz 30-1000MHz e 1400-2000MHz.
Esquemas de Ligação

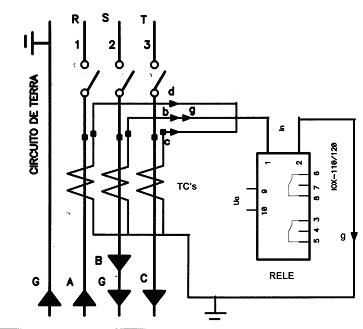

Circuito MT com mufla

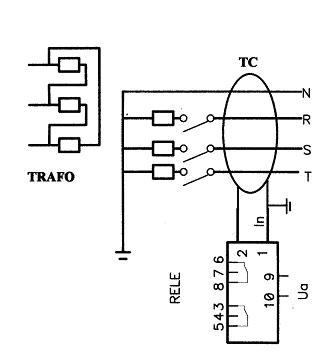

Esquema BT

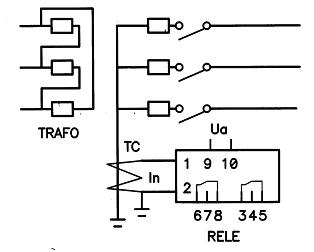

Esquema BT


Circuito MT com barramento

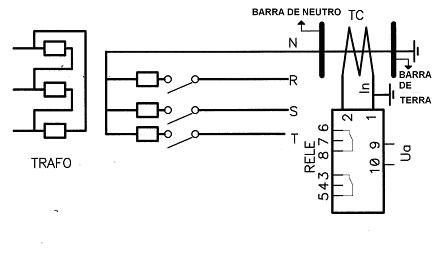

Esquema BT

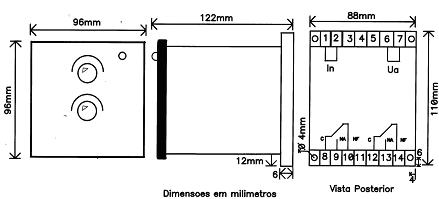

Bornes Posteriores ( Montagem Semi-Embutida/Porta de Painel)

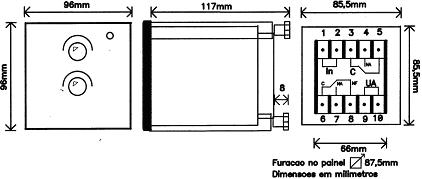

Bornes Posteriores ( Montagem Sobrepor/Placa de Montagem)
