Relé de Sobrecorrente Direcional em CC para Tração Elétrica (função 32)

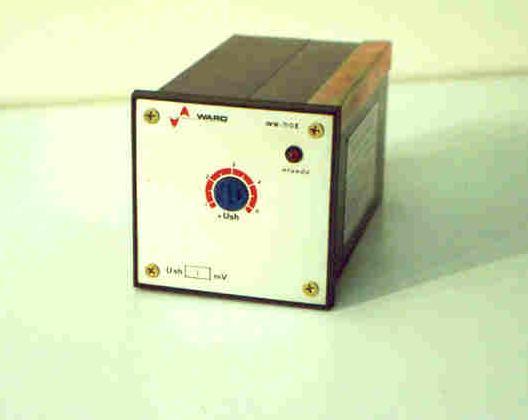

IDW-710E


· Aplicação

O relé de sobrecorrente tipo IDW-710E destina-se a proteção contra inversão de corrente em linhas de corrente contínua onde se requer isolação galvânica entre a tensão contínua auxiliar e a corrente contínua de medição.
Apropriado para sistemas CC para tração elétrica, onde se necessita suportabilidade a surtos de manobras, muito comum neste tipo de aplicação. A conexão do relé à rede CC.. deve ser efetuada através de shunt.

· Princípio de Funcionamento

O sinal proveniente do shunt é amplificado a um sinal adequado ao sistema de medição, com valor proporcional ao valor de pico da corrente. Posteriormente, é retificado em meia onda tornando o relé dependente da polaridade da corrente medida. Este sinal é aplicado a um comparador de nível, ajustável por meio de um potenciômetro localizado na parte frontal do relé (ajuste externo). Quando o valor medido for superior ao nível de referência, o relé enviará um sinal de desligamento instantâneo, energizando o relé auxiliar de saída e acendendo o LED (vermelho) indicativo de relé atuado, localizado na parte frontal.
O circuito de alimentação é composto de uma fonte chaveada que alimenta o circuito de medição, garantindo isolação galvânica entre o circuito de medição (entrada) e fonte de alimentação auxiliar.

· Características Principais

·Alta relação de alarme.
·Nível de isolação para 4 kV.
·Rearme automático.
·Indicação de atuação através de LED.
·Instalação semi-embutida (porta do painel) com bornes localizados na parte traseira ou montagem fixa em chapa de montagem.
·Relé de saída desenergizado para rede em operação normal.
·Grau de proteção: IP-50.
característica Técnicas
Circuito de Entrada
Tensão Nominal (shunt) Un (mV) 1 a 300
Faixa de ajuste U1 (x Un) 1 a 5 (ajuste contínuo)
Precisão de ajuste % U1 ± 5
Relação de rearme ≥ 0,95
Tensão máxima contínua Umax (V) 10
Tensão máxima de curta duração 1s V 25
Impedância de entrada Ohm 100
Operação instantânea ms 16 (para 2 x Un)
Circuito Auxiliar
(Fonte DC/DC isolação galvânica)
Tensão auxiliar Ua (V) 24 - 48 - 125 - 220 (cc)
Variação permitida %Ua -15 , +10
Consumo W 1,5/ 3,0/ 4,0/ 7,5
V 24 /48/ 125 /220
Ensaio Dielétrico
Tensão de impulso 1,2x50µs 0,5J(NBR-7116) kV 5,0
Tensão Aplicada a 60Hz durante 1 minuto(NBR-7116) kV 4,0
Configurações:
Entrada/Contatos Auxiliares
Entrada/Alimentação Auxiliar
Entrada/Massa
Tensão de distúrbio de AF (SWC) (NBR-11770/EB-1961)kV 2,5
Grandeza de Influência
Temperatura de funcionamento(NBR-11770/EB-1961) °C -10 a +55
Circuito de Saída IDW-710E
  Número de contatos NAF unidade 2 (NAF)
  Vida mecânica (CA/CC) ciclos 20000000
 Vida elétrica (AC1/DC1) ciclos 100000
  Carga mínima comutavel mW(V/mA) 300(5/5)
 Corrente Nominal A 10
 Máxima Corrente Instantânea    A 20
 Capacidade de ruptura
 CA Tensões 110/115/120/220/250
  AC1 A 10
  AC15 A 2
 CC Tensões 30 /110/ 125/ 220
  DC1 A 10 /0,3 /0,25 /0,13
  DC13 A 5 /0,15 /0,125 /0,065


Obs.: Especificar versão em caixa metálica para utilização em locais onde existe a constante utilização de rádio comunicador ( blindagem eletromagnética )

Esquema de Ligação          Bornes Posteriores

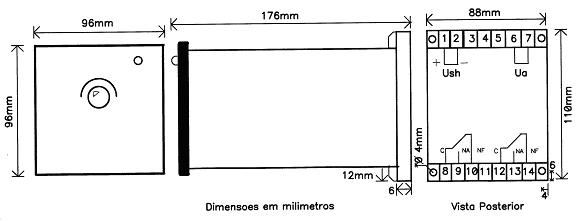

Bornes Posteriores (Montagem Semi-Embutida/Porta de Painel)

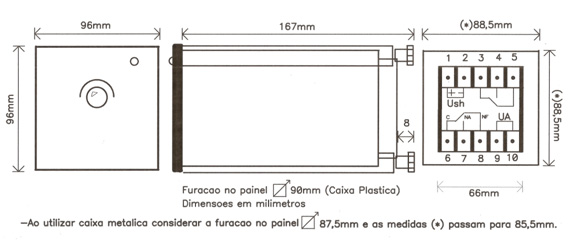

Bornes Posteriores (Montagem Sobrepor/Placa de Montagem)
